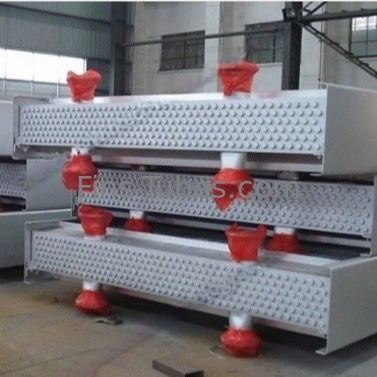

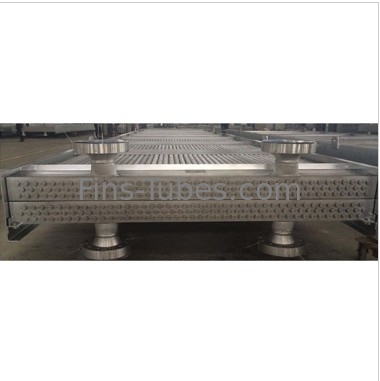

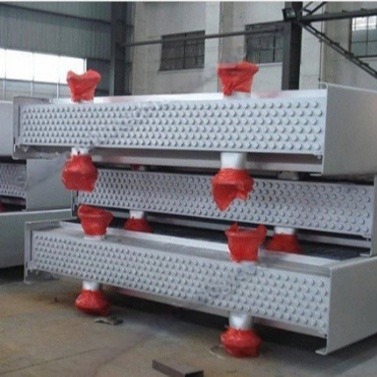

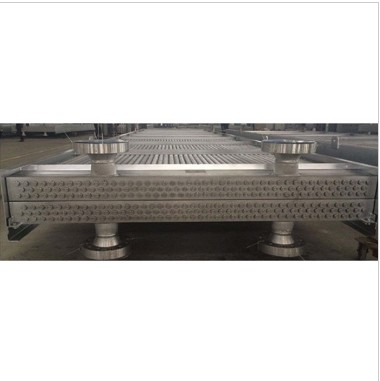

ديلوك يونغهوي مصفاة البتروكيماويات تبريد الهواء المستخدم في غاز ومبادل الحرارة السائل
جهاز تبريد الهواء لمصافي البتروكيماويات هو نوع من معدات تبادل الحرارة المستخدمة في مبادل الحرارة للغاز والسائل. يمكن أن يعزز نقل الحرارة عن طريق إضافة الزعانف إلى الأنابيب الأساسية الشائعة.
المبرد الهوائي، أو المبادل الحراري المبرد بالهواء، هو واحد من أكثر المعدات استخدامًا في مصفاة البترول والصناعات البتروكيماوية والكيميائية.
معيار التصميم والتصنيع لمبرد الهواء لمصافي البتروكيماويات:
★API 661 / ISO 13076 (مبادلات الحرارة المبردة بالهواء لخدمة المصافي العامة)
★ASME SECT.VIII Div.1
مبدأ العمل لمبرد الهواء:
جهاز تبريد الهواء يتكون من المكونات الأساسية التالية
★ حزمة الأنابيب ذات الأجنحة للوضع على سطح نقل الحرارة
★ المروحة التي تدفع أو تسحب الهواء المحيط
★ محرك ميكانيكي وتحويل الطاقة لتشغيل المروحة
★ جلسة عامة
★ هيكل دعم مصنوع من الصلب
★ منصات صيانة الرأس والمروحة
★ المسامير وقنوات إعادة الدورة الدموية (اختياري)
★ السلم (اختياري)
★ محرك تردد متغير لتحكم درجة الحرارة والطاقة (اختياري)
أي نوع من الأنابيب ذات الأجنحة تستخدم لتشكيل حزمة الأنابيب؟
★ النوع من الزعانف
★ النوع الـLL
★ النوع من الزعانف
★ النوع DR
★ النوع G
مجموعة الحد من درجات الحرارة لأنواع مختلفة من الزعانف:
| نوع ربط الزعانف | درجة حرارة عملية التصميم القصوى |
| أسطوانات مدمجة ميكانيكياً | 400 درجة مئوية |
| زعانف الفولاذ المزدوجة الحارة | 360 درجة مئوية (680 فهرنهايت) |
| زعانف مطرودة ((زعانف الألومنيوم) | 300 درجة مئوية |
| الزعانف ذات الأقدام ((L) والزعانف ذات الأقدام المتداخلة ((LL) | 130°C (270°F) |
| من الألومنيوم، إما L أو LL | 200 درجة مئوية |
| أجنحة لحام بالليزر |
> 400°C (750°F) (على المشتري الاتفاق على الحد الأقصى) |
| الملاحظة | |
| ما لم ينص على خلاف ذلك، تستند الحدود المذكورة أعلاه إلى أنبوب الأساس من الفولاذ الكربوني وأطراف الألومنيوم،المواد المختلفة للأنبوب الأساسي و / أو الزعانف قد تؤدي إلى حد درجة حرارة مختلف. | |
تثبيت موقع تبريد الهواء لمصافي البتروكيماويات
ورشة عملنا
الأسئلة الشائعة
