أنبوب الألومنيوم المدمج للدبابيس
عنّا
مصنع مبادلات الحرارة المهنية مع 20 عاما من الخبرة، وتوفير لك حلول نقل الحرارة من نقطة واحدة لتصميم مختلف المبادلات الحرارية وفقا لأغراضك (التصنيع المعدني، الغذاء،البتروكيماويات، الصيدلة، المشروبات، مياه الصرف الصحي، التبريد، الخ...)
ديلوك يونغ هي شركة متخصصة في تصنيع مختلف مبادلات الحرارة التي تجمع بين البحث والتطوير والتصميم والإنتاج والمبيعات. يتم استخدام المبادلات الحرارية المنتجة بشكل رئيسي في قطاعات البتروكيماويات والطاقة الكهربائيةصناعة الورق، وتسخين المباني، والتعدين وغيرها من الصناعات، مثل سخانات الهواء، والنباتات في صناعة الغذاء مسحوق البروتين، النشويات وغيرها من أنظمة التجفيف الرش سخان الهواء.
الشركة لديها الآن فريق الابتكار التقني المهنية والموظفين المهنية بعد البيع. مصنع الإنتاج للشركة يغطي مساحة حوالي 18000 متر مربع،لديها العديد من معدات الإنتاج المهنية والمتقدمة و الآلية، وحصلت على عدد من الشهادات المهنية والبراءات.
الشركة لديها فريق تجارة خارجية محترف ولديها تعاون تجاري مع مختلف المناطق. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
وصف المنتج

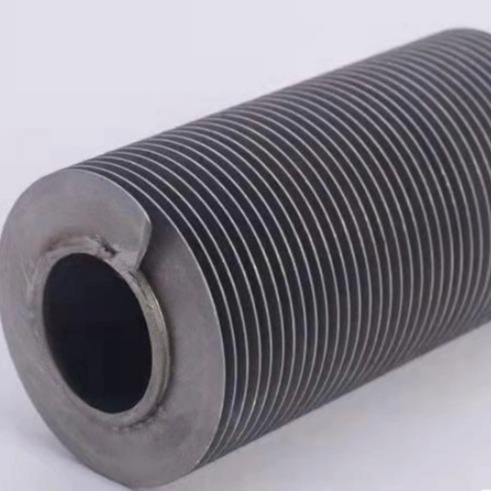

أنابيب الألومنيوم المدمجة تتكون من شريط زعانف الألومنيوم المدمج ميكانيكياً في جدار الأنبوب.يتم التحكم في عملية الاندماج بواسطة الأدوات التي تحرث أولا خروقا في الأنابيب خارج قطرها، ثم توجه قاعدة الزعانف إلى القناع وأخيرا يغلق الزعانف في مكانه عن طريق التدحرج الزعانف مغلقة على قاعدة الزعانف.هذا الربط الميكانيكي القوي يتحمل الاهتزاز والدورة الحرارية المستمرة ويمكن أن تتحمل درجات حرارة أعلى بكثير من تلك التي للأنابيب المعدة من الألومنيومالمسافة النموذجية بين الزعانف هي 10 زعانف لكل بوصة من طول الأنابيب
G الأنابيب المزدوجة عملية التصنيع
يتم تشكيل خندق مروحي في الأنبوب الأساسي تحريك المواد ويتم لف الزعانف في الخندق تحت التوتر ، تليها ملء المواد المنحرفة لإغلاق جذور الزعانف في الأنبوب.
مواد الزعانف: قاعدة الألومنيوم
مواد الأنابيب:أي مادة قابلة للعمل بسهولة
G الأنابيب المزدوجة المزايا
استقرار عالٍ في الزعانف، نقل حرارة ممتاز، درجة حرارة عمل عالية.
الاتصال بين الزعانف والأنبوب ثابت بسبب الإعداد ويسمح باستخدام درجة حرارة الجدار تصل إلى 450 درجة مئوية.
يقع الزعانف على طوله، وبالتالي لا ينفتح حتى عندما يتم اقتلاعه جزئياً.
هذا النوع من الأنابيب المزدوجة هو واحد من الخيارات المثلى ليكون لها نسبة فعالية جيدة إلى التكلفة.
G الأنابيب المزدوجة المواصفات
| مواصفات المنتج | ||
| جرعة زائدة من الأنابيب | 19~51 (ملم) | 3/8~2 |
| جدار الأنابيب | 2.11~3.5 ((ملم) | 0.083~0.138 |
| طول الأنابيب | ≤18500 (ملم) | ≤60.7 قدم |
| (فين ثيك) | 0.3~0.5 (ملم) | 0.012~0.02 |
| ارتفاع الزعانف | 10~16 (ملم) | 0.394~0.63 |
| حافة الزعانف | 100 ~ 433 FPM | 3 ~ 11 FPI |
| نوع الزعانف | G | |
| تركيبات المواد | ||
| مادة الزعانف | الألومنيوم (أكثر الجودة شيوعًا: Alu.1100(ألو)1060(ألو 6063) | |
| النحاس | ||
| مواد الأنابيب | C.S. (المستوى الأكثر شيوعًا: A179 ، A192 ، SA210 GrA1 / C ، A106 Gr B) | |
| الدرجة الأكثر شيوعًا: TP304، 316 | ||
| النحاس (المستوى الأكثر شيوعًا:UNS12200،14200، 70600، CuNi70/30، CuNi 90/10) | ||
| التيتانيوم (المستوى الأكثر شيوعًا: B338Gr2) | ||
| تطبيق | 400 درجة مئوية | |
| الحرارة | ||
| نوع الخدمة | درجة حرارة عالية | |
الأسئلة الشائعة
1.ما هو أنبوب الزعانف؟
الأنابيب ذات الأجنحة هي المكونات الرئيسية لمبادلات الحرارة. إنها سلسلة من الأنابيب حيث تم إضافة الأجنحة على الجانب الخارجي لزيادة مساحة الاتصال مع السائل الخارجي ،لتبادل الحرارة وبين السائل داخل الأنبوب والسائل خارج الأنبوب.
2.أين تستخدم منتجات الأنابيب الدقيقة؟
أسواقنا الرئيسية تشمل صناعات الطيران والفضاء والنفط والغاز والنووية وتوليد الطاقة والعمليات الكيميائية والأجهزة الطبية.لكننا نطور أيضا منتجات للقطاعات الناشئة مثل تحلية المياه، الطاقة الحرارية الأرضية، الرياضة وصناعة السيارات.لذلك إذا كنت بحاجة إلى أنابيب لتطبيقات أخرى يرجى الاتصال ونحن سوف تكون سعيدة لمناقشة متطلباتك.
3.ما هو أنبوب "G" Fin أو أنبوب Fin المدمج؟
كما يوحي الاسم ، أنبوب الزعانف المدمج أو أنبوب زعانف G هو أنبوب زعانف سطحي ممتد حيث يتم تطبيق الزعانف خارجًا على الأنابيب الأساسية.يتم تشكيل خندق باستمرار على أنبوب القاعدة ويتم إدخال حافة الزعانف في الخندقبعد إدخال الزعانف في القناة يتم استخدام مجموعة من الأدوات لملء القناة مرة أخرى ثم يتم تضمين الزعانف بشكل آمن في أنبوب القاعدة.
يتم التحقق من قوة اختبار الربط المدمج أو المعروف باسم اختبار ربط الزعانف بالأنبوب عن طريق تعليق وزن حر يبلغ 3 كجم على زعانف معزولة.هذا يضمن ما إذا كان قد تم تضمين الزعانف في أنبوب القاعدة بشكل صحيح.
4.من ماذا مصنوع أنبوب "G" فين؟
أنابيب "G" Fin أو أنابيب "Fin" المدمجة مصنوعة من مكونين رئيسيين، أنابيب القاعدة ومواد "Fin Strip". يمكننا توفير أنابيب "G" Fin في المجموعات التالية من أنابيب القاعدة ومواد "Fin":
مادة الأنبوب الأساسية: الفولاذ الكربوني، الفولاذ المصنوع من سبيكة، الفولاذ الخفيف، الفولاذ المقاوم للصدأ والأنبوب المصنعة بواسطة ERW أو العملية السامة.
5.أين تستخدم أنابيب "G" Fin أو أنابيب "Fin" المدمجة؟
تستخدم أنابيب "G" Fin أو أنابيب Fin المدمجة بشكل رئيسي في مبردات ريش الهواء والعديد من الأنواع المختلفة من المبردات المبردة بالهواء.هذه الأنواع من أنابيب "G" فين تجد أساسا التطبيق في المناطق التي درجة حرارة لنقل الحرارة في نطاق أعلى قليلاتستخدم أنابيب الزعانف المدمجة بشكل رئيسي في الأماكن ذات درجة حرارة أعلى وحيث تكون أجواء العمل أقل تآكلًا نسبيًا للأنبوب الأساسي.
الصناعات الرئيسية التي تجد أنابيب "G" Fin خدمة هي مصانع الكيماويات العملية والمصافي ومصانع معالجة الغاز ومصانع الصلب ومصانع الطاقة ومصانع تصنيع الأسمدة ، إلخ.
6.كيف تضمن منتج عالي الجودة؟
نحن دائما نضع الجودة كأهم شيء للعملاء، ونحن نسيطر على الجودة من فحص المواد الخام، فحص الإنتاج إلى اختبار ضغط المياه واختبار القوة.أيضا الطرف الثالث يمكن أن تكون مخولة للتحققتقرير تفتيش قادم للأنبوب العاري والشريط
شهادة اختبار الطاحونة للأنابيب العارية
شهادة الاختبار في المنجم
