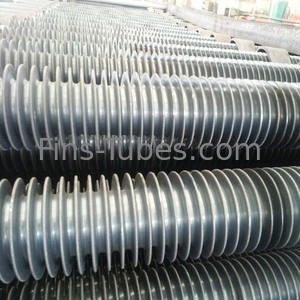

HRSG الغلاية الصلب الكربوني SA192 الأنبوبات المطاطية
SA192 أنبوب الفولاذ الكربوني ، أنبوب الصلب المتداول للدخان HRSG
التطبيق:أنابيب الغلاية من الفولاذ الكربوني بدون خيوط للخدمة عالية الضغط
الوصف:
عملية التصنيع العامة: يتم لحام شريط الزعانف بشكل مستمر وتلفه بشكل دوامة على أنبوب عاري ممزق.ويتم ربط الأنبوب والزعانف مع بعضها البعض باستخدام تقنية لحام المقاومة عالية التردد.
نحن ننتج كل من أنابيب الصلب الصلب الملحومة الصلبة والمتدلية والمتدلية، و أيضاً، جميع أنابيب اللحام المدارية يمكن أن تكون مُنحنية في منتصف أو في نهاية أنابيب الزعانف،
الخدمات الإضافية للأنابيب الصلبة ذات الزعانف المحمومة بالدوامة:
إمدادات الطاقة الخارجة لجهاز اللحام عالي التردد: 200KW أو 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
معايير القبول: المعايير الدولية للأبعاد والتسامحات واختبارات الأطراف الملحومة المقاومة للكثافة العالية أو شروط التسليم (TDC) للعملاء.
التحقق البصري: أجزاء غير مصفحة من الزعانف، تلف الزعانف بعد التطويق، تلوث النحاس، الدموع، التغليف الخ...
فحص الأبعاد: ارتفاع الزعانف، الفاصل بين الزعانف، ميل الزعانف، التموج الزعانف، طول الجزء ذو الزعانف وغير الزعانف الخ...
فحص الانحناء: البويضات والسمك وتقليل المساحة.
الطلاء: بداية أولية من أكسيد الزنك الفوسفات الأحمر وداخلها مثبط تآكل متقلب (VCI) في شكل أقراص قابلة للذوبان في الماء.
نهاية الزعانف: Bevel ((30 ~ 35 درجة)
حالة التسليم: أطراف الأنابيب مقصورة مربعة ، خالية من الحفر ، مجففة داخلياً وتنظيفها بالهواء ، مغلفة باللون على الجانبين من أنابيب اللحام المدارية.يتم وضع المجففات في كل حزمة للنقل القاري كذلك.
يجب أن تشمل الوثائق QAP و WPS و PQR و WPQ و شهادات مصنع المواد الخام و نتائج الفحص والعينات الاختبارية و شهادة الضمان الخاصة بالصانع.
التطبيقات:
يتم تطبيق أنابيب الدرجة العالية المقاومة للدرجة العالية في أجهزة التدفئة المتحركة، ومبادلة الحرارة، وغلايات، وأجهزة الاقتصادية، وأجهزة التدفئة المسبقة، وأجهزة التبريد، وأنابيب الحرارة، وأجهزة التدفئة، وما إلى ذلك.
تفاصيل سريعة:
يتم استخدام أنابيب الفولاذ المنسوجة المتدلية ذات المقاومة العالية على نطاق واسع في استرداد الحرارة الفارغة من غازات دخان المرجل.
قدرة الإنتاج العامة لحام HF |
المواصفات العامة لأنبوب الدبابيس لحام HF |
منشأة لحام: أربع آلات لحام قدرة الإنتاج اليومية تصل إلى 40 طن نوع HFW Fin: صلب عادي ومتسلسل. |
أنبوب OD: 19mm الدقيقة. طول الأنابيب: 18 متر كحد أقصى. ارتفاع الزعانف: 26 ملم كحد أقصى. سمك الزعانف: 0.8 ملم دقيقة مساحة الزعانف: 4 ملم للزعانف الصلبة و 3.3 ملم للزعانف المتسلسلة.
|
أبعاد بيانات ورقة يمكننا توفير.
مجموعة تصنيع أنابيب الفولاذ المتعرج الصلب الصلب |
الزعانف الصلبة ((ملم) |
الزعانف المتسلسلة |
||
دقيقة |
ماكس |
دقيقة |
ماكس |
|
OD الأنابيب ((ملم) |
19 |
219 |
16 |
210 |
ارتفاع الزعانف ((ملم) |
8 |
26 |
8 |
32 |
سمك الزعانف ((ملم) |
0.8 |
3 |
1 |
1.6 |
كثافة الزعانف ((ملم) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
طول الأنابيب ((ملم) |
لا |
18000 |
لا |
18000 |
مجموعة إضافية من الإمدادات: (1) عملية تحريك الأنابيب لمفصل من أنابيب 2. (2) حلقات المسافة (المادة: الفولاذ) متوفرة. (3) جانب واحد من الزعانف العادية الصلبة والجانب الآخر من الزعانف الملسومة ، نوعان من الزعانف على نفس الأنابيب. |
الميزة التنافسية:
لدينا أكثر من 10000 متر مربع ورشة عمل، بما في ذلك 4 ERW عالية تردد خطوط تحسين لحام، قدرة الإنتاج اليومية حوالي 40 طن؛
خطة ضمان الجودة الخاصة بنا للأنابيب الفولاذية الحلزونية الهزلية عالية التردد. (2.1) مراقبة المواد الخام لكل من الأنابيب العادية والزعانف. (2.2) في مراقبة العملية مع التقارير، كما WPS، PQR&WPQ؛اختبار كفاءة ترسب اللحام قبل التصنيعاختبار غير مدمر واختبار السحب الخ (2.3) مراقبة التفتيش النهائية مع التقارير (التحقق البصري والبعدي الخ).
يتم تمديد أنبوب الدرع المطاوئ بمقاومة عالية التردد بشكل متكامل لمنطقة السطح القصوى لتحقيق الكفاءة.نسبة نقل الحرارة من أنابيب اللوحة عالية التردد هو حوالي 8 ~ 9 مرات أعلى من الأنابيب العادية الأخرى.
هذه الأنابيب المطاطية المنسوجة هي وحدة متكاملة فريدة من نوعها، والقضاء على مقاومة الاتصال الحراري والخسائر.مقاومة تصل إلى 475 درجة هو الخيار الأكثر شيوعا.
