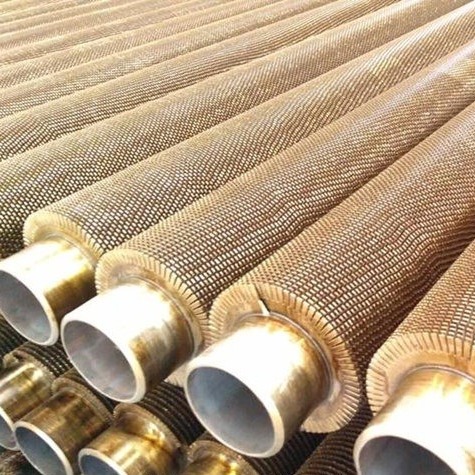

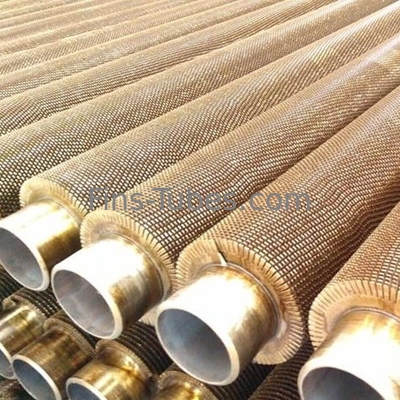

أنبوب SMLS الطويل
تسخينات الحرارة والخزانات للأنابيب الطولية ذات الزعانف ، SA210 GR A1 / C SMLS أنابيب الغلاية من الفولاذ الكربوني
المعيار: ASTM A210/A210M (ASME SA210/SA210M)
غلاية الفولاذ المتوسط الكربونية بدون خيوط وأنابيب التسخين العالي
الحجم: ((ملم)
الأبعاد الخارجية: 12.7mm-114.3mm
سمك الحائط: 0.8mm-15mm
الطول: 5-25 ملم
الوصف:
عملية التصنيع: يتم لحام الزعانف الطولية I / L أو U على أنابيب النواة العادية عن طريق لحام المقاومة أو لحام مع المادة الحاملة (الحام بقعة).
1أنابيب منحنية مع الزعانف الطولية وملفات الفانوتوب متوفرة عند الطلب.
2أنواع الزعانف الطولية: شكل قطعة واحدة، شكل منحنى U القياسي، قطع وتدوير، نوع مثقوب الخ...
3يتم لحام قنوات الزعانف على الأنابيب في أزواج متقابلة. يمكن تحديد ارتفاع الزعانف وعدد الزعانف وسماكة الزعانف.
4يمكن وضع الزعانف على أي من أنابيب OD أو NB.
التطبيقات:
يستخدم في أنابيب الغلاية والغلاية. بما في ذلك نهاية آمنة، قبو ودعم الأنابيب والسوبر سخانة
المتطلبات الكيميائية:
|
المعيار |
الدرجة |
تكوين كيميائي |
|||||||||
|
ج |
نعم |
م |
(ب) |
S |
سي سي |
(مو) |
كيو |
نـي |
V |
||
|
الصيغة A210 |
A-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
ج |
≤0.35 |
≥0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
الخصائص الميكانيكية:
|
الدرجة |
قوة العائد (Mpa) |
قوة الشد (Mpa) |
الطول (%) |
|
A-1 |
≥255 |
≥415 |
30 |
|
ج |
≥ 275 |
≥485 |
30 |
سمك الحائط
|
الصيغة الصينية |
زائدة |
WT |
WT التسامح |
|
<=381 |
/ |
+ 20%، - 0% |
|
|
> 381 |
/ |
+ 20%، - 0%
|
|
تفاصيل المنتج |
|
|
المواد: |
فولاذ الكربون، الفولاذ المسبوب، الفولاذ المقاوم للحرارة، |
|
تفاصيل الأنابيب: |
أنبوب OD: 19mm الدقيقة. |
|
طول الأنابيب: 18 متر كحد أقصى. |
|
|
عدد الزعانف: 2/ 4/ 8/ 16/ 18/ 32/ 36 قطعة لكل صف |
|
|
عدد الزعانف: 16/20/24/32/40 |
|
|
قدرة الإنتاج: |
قدرة الإنتاج اليومية تصل إلى 500 متر |
|
نوع الزعانف: |
أجنحة U، مثقبة، التواء... |
الميزة التنافسية:
1حياة عمل أطول من أنابيب اللحام العادية
2أكثر أماناً وتوفير الطاقة
3زيادة معدلات نقل الحرارة للسوائل اللزجة
4نوع الزعانف المثقوب يستخدم كلما أصبح تصريف السائل من قنوات الزعانف مشكلة.
5أنابيب الزعانف الطولية تستخدم على نطاق واسع في مبادلات الحرارة الأفقية.
